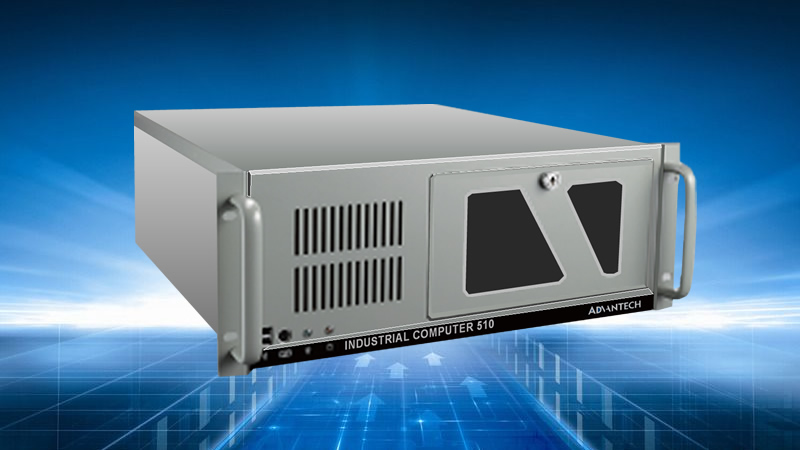

工控機（Industrial Personal Computer—IPC）是一種加固的增強型個人計算機。工控機是一種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具總稱。工控機具有重要的計算機屬性和特征，如具有計算機CPU、硬盤、內存、外設及接口，并有操作系統、控制網絡和協議、計算能力、友好的人機界面。工控機經常會在環境比較惡劣的環境下運行，對數據的安全性要求也更高，所以工控機通常會進行加固、防塵、防潮、防腐蝕、防輻射等特殊設計。

工控機全稱工業控制計算機，是專門為工業控制設計的計算機，用于對生產過程中使用的機器設備、生產流程、數據參數等進行監測與控制。工控機對于擴展性的要求也非常高，接口的設計需要滿足特定的外部設備，因此大多數情況下工控機需要單獨定制才能滿足需求。

主要結構

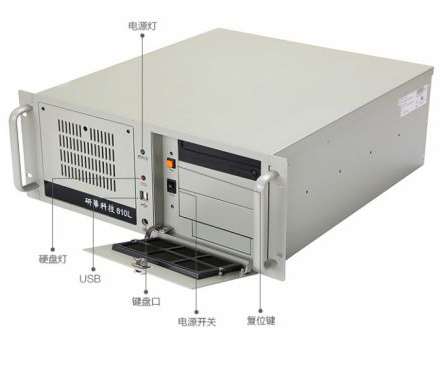

1、全鋼機箱

IPC的全鋼機箱是按標準設計的，抗沖擊、抗振動、抗電磁干擾，內部可安裝同PC-bus兼容的無源底板。

工控機箱分類：

IPC（Industry Personal Computer）簡稱工控機，或者工業計算機，

DVR（digital video recording）。工控電腦是在惡劣的環境下使用，對產品的易維護性、散熱、防塵、產品周期、甚至尺寸方面都有著嚴格的要求。因此在設計和選擇工控機平臺的時候，考慮的更多的是機構的設計，然后才是對性能等的考慮。如中昌的工控基本沒有這些保護.

（一）高度一般分1U（44MM*430MM*XX），2U（88*430*XX），3U，4U（176MM*430MM * XX），5U，6U，7U，8U等，一個1U的高度是44MM，其他高度依次類推；

（二）長度：國際標準的長度有兩種450MM與505MM，根據客戶的具體要求還可以擴分其他長度，比如：480MM，500MM，520MM，530MM，600MM等；其中450MM~~520MM的尺寸機箱占市場需求的90%以上；加長型機箱的作用主要是有以下3個：一個是安裝雙CPU至強12” * 13”的主板，必須要 520MM的長度才能安裝這樣的大板；另外一個是安裝工業CPU長卡或者是300MM長的視頻卡等需要足夠的擴展空間；最后一個是散熱空間的考慮，由于有些監控用戶需要安裝多路視頻卡與多個硬盤，比如64路，128路等，10個硬盤就需要很好的散熱效果；

（三）臥式與壁掛式

壁掛式：此外，由于某些設備制造商需要把控制中心（IPC）放置在其設備之中。因此對工控機的體積有較為嚴格的要求。傳統的上架式19英寸機箱體積基本很難滿足要求，因此針對此種客戶需求，推出了壁掛式的機箱。例如某品牌的IPC－6606/6608壁掛機箱系列。這類機箱由于體積小，并且應用環境在某設備內部，因此設計理念也重在散熱和擴展性能上。下圖是IPC－6806應用在某測試平臺的機柜內部狀態。

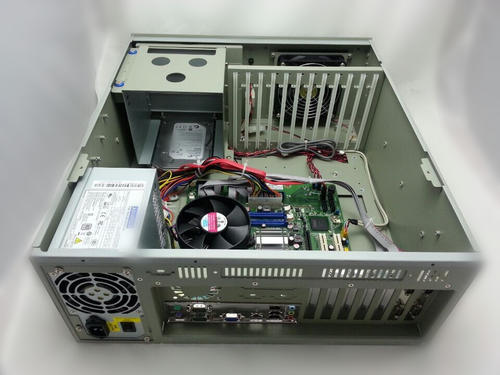

工控機箱內部結構：

硬盤架，光驅架:硬盤架一般分兩種，一種是分拆式，一種是壓卡式。

品質優異的機箱一般都帶金屬彈簧防震功能；安裝硬盤數量一般從4—15個；

底板：底板的規格有多種；主要以主板的規格來劃分。普通的主板一般都可以安裝；其中520MM以下長度的機箱是安裝不了12*13的雙至強大板的主板的，必須要520MM長度的機箱才能安裝。

壓卡條：主要起固定作用。有安防監控的安裝視頻長卡，或者是工業CPU長卡時，必須要固定長卡，以免使用過程中出現晃動，不牢固等現象。

后槽的擴展：有7槽或14槽兩種；14槽的背板主要的用途是安裝多路視頻卡，比如有些大型的監控系統，則要64路，或者128路時，必須要換成14槽的背板；

工控機箱的導熱：散熱結構的合理性是關系到計算機能否穩定工作的重要因素。

工控機箱的抗震：工控機箱在工作的時候，由于機箱內部的光驅、硬盤、機箱里的多個風扇在高速運轉的時候都會產生震動，而震動很容易導致光盤讀錯和硬盤磁道損壞以至丟失數據，所以機箱的抗震性也是機箱關鍵的一個結構設計方案。

工控機箱的電磁屏蔽：主機在工作的時候，主板、CPU、內存和各種板卡都會產生大量的電磁輻射，如果不加以防范也會對人體造成一定傷害。這個時候機箱就成為了屏蔽電磁輻射，保護健康的一道重要防線。屏蔽良好的機箱還可以有效地阻隔外部輻射干擾，保證計算機內部配件不受外部輻射影響。工控機箱為了增加散熱效果，機箱上必要的部分都會開孔，包括箱體側板孔、抽氣扇進風孔和排氣扇排風孔等等，所以孔的形狀必須符合能阻擋輻射的技術要求。機箱上的開孔要盡量小，而且要盡量采用阻隔輻射能力較強的圓孔。其次，要注意各種指示燈和開關接線的電磁屏蔽。比較長的連接線需要設計成絞線，線兩端的裸露的焊接金屬部分必需用膠套包裹，這樣就避免了機箱內用電線路產生的電磁輻射。

2、無源底板

無源底板的插槽由總線擴展槽組成?？偩€擴展槽可依據用戶的實際應用選用擴展ISA總線、PCI總線和PCI-E總線、PCIMG總線的多個插槽組成，擴展插槽的數量和位置根據需要有一定選擇，但依據不同PCIMG總線規范版本各種總線在組合搭配上有要求，如PCIMG1.3版本總線不提供ISA總線支持，該板為四層結構，中間兩層分別為地層和電源層，這種結構方式可以減弱板上邏輯信號的相互干擾和降低電源阻抗。底板可插接各種板卡，包括CPU卡、顯示卡、控制卡、I/O卡等。

3、工業電源

早期在以Intel 奔騰處理器為主的之前的工控機主要使用為AT開關電源，目前大部分工控機與PC機一樣主要采用的是ATX電源，平均無故障運行時間達到250，000小時。

4、CPU卡

IPC的CPU卡有多種，根據尺寸可分為長卡和半長卡，多采用的是桌面式系統處理器，如早期的有386\486\586\PIII，現主流為P4、酷睿雙核等處理器，主板用戶可視自己的需要任意選配。其主要特點是：工作溫度0-60℃；帶有硬件；也有部份要求低功耗的CPU卡采用的是嵌入式系列的CPU。

5、其他配件

IPC的其他配件基本上都與PC機兼容，主要有CPU、內存、顯卡、硬盤、軟驅、鍵盤、鼠標、光驅、顯示器等。
