在眾多的存儲器分類中，DRAM，SRAM和Flash是當今主要的固態存儲技術，已經存在了很長時間，其中Flash最年輕的技術，也是當前最熱門的存儲技術。

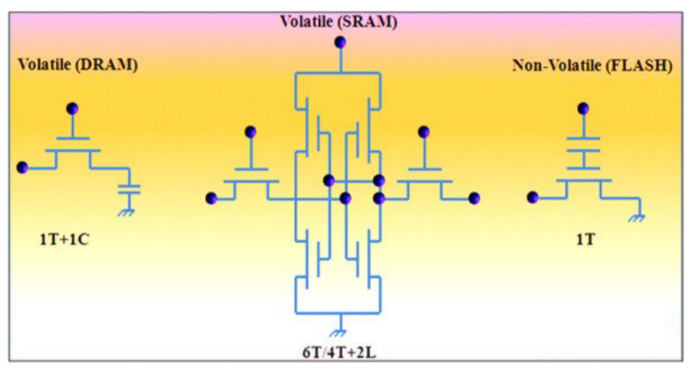

下面是DRAM、SRAM和Flash閃存的電路結構對比圖：

工作原理：

DRAM僅使用一個晶體管和一個電容器組件構建，而SRAM通常采用CMOS技術構建，具有六個晶體管。兩個交叉耦合的反相器用于存儲信息，就像在觸發器中一樣。為了進行訪問控制，需要另外兩個晶體管。如果啟用了寫線，則可以讀取數據并使用位線進行設置。閃存電路與FG組件配合使用。FG位于柵極和源極-漏極區域之間，并被氧化層隔離。如果FG不充電，則柵極可以控制源極-漏極電流。當在柵極上提供高電壓時，F(xiàn)G充滿電子（隧道效應），F(xiàn)G上的負電勢對柵極起作用，并且沒有電流。可以用高電壓沿柵極的反方向擦除FG。與SRAM和Flash相比，DRAM具有一個優點，即只需要一個帶有電容器的MOSFET。與SRAM相比，它還具有生產便宜，功耗低的優點，但比SRAM慢。另一方面，SRAM通常以CMOS技術內置，具有六個晶體管和兩個交叉耦合的反相器，并且對于訪問控制，還需要另外兩個晶體管。SRAM具有快速，易于控制，集成在芯片中以及快速的優勢，因?yàn)椴恍枰馜RAM中的總線。但是SRAM具有需要許多晶體管的缺點，因此比DRAM具有昂貴，更高的功耗。與DRAM和SRAM相比，閃存在柵極和源極-漏極區域之間具有FG，并被氧化層隔離。閃存不需要電源來存儲信息，但比SRAM和DRAM寫入慢。
